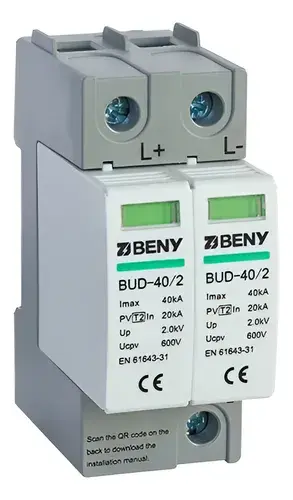

Descargador de sobretension ZJBeny BUD-40/2
El descargador de sobretensión ZJBeny BUD-40/2 es un dispositivo de protección contra sobretensiones (DPS) diseñado para sistemas de corriente continua (CC), principalmente para aplicaciones fotovoltaicas.
Características clave del BUD-40/2
- Modelo: BUD-40/2.
- Aplicación: Protección de equipos en sistemas solares fotovoltaicos, como paneles solares e inversores, contra sobretensiones generadas por descargas atmosféricas (rayos) u otros picos de voltaje.
- Tipo: Es un descargador de sobretensión de Tipo 2, diseñado para proteger contra sobretensiones transitorias en la instalación eléctrica.
- Tensión de trabajo: 600 Vdc de tensión máxima continua (Uc).
- Polos: Consta de 2 polos.
- Corriente de descarga:
- Corriente nominal (In): 20 kA (corriente de descarga con onda 8/20 µs).
- Corriente máxima (Imax): 40 kA (corriente de descarga máxima con onda 8/20 µs).
- Nivel de protección de tensión (Up): Su nivel de protección de voltaje es igual o inferior a 3,8 kV.
- Tecnología: Utiliza varistores de alta energía para desviar la sobretensión a tierra.
- Diseño:
- Unidad modular y precableada, compuesta por una base y módulos de protección enchufables, lo que facilita su instalación y mantenimiento.
- Diseñado para ser montado en un riel DIN (TH35-7.5/DIN35).
- Indicación de falla: Cuenta con un indicador visual (verde/rojo) y desconexión térmica interna para indicar el estado de funcionamiento y fallos.
- Tiempo de respuesta: Menos de 25 nanosegundos (tA).
- Normativa: Cumple con la normativa para fotovoltaica EN 50539-11.
Función en un sistema fotovoltaico
El BUD-40/2 se instala entre los paneles solares y el inversor. Su propósito es desviar los picos de tensión excesivos, causados por rayos o conmutaciones en la red, hacia una toma de tierra para evitar daños en equipos sensibles como el inversor. Se recomienda su uso junto con fusibles de CC para ofrecer una protección completa, tanto contra sobretensiones como contra sobreintensidades.
