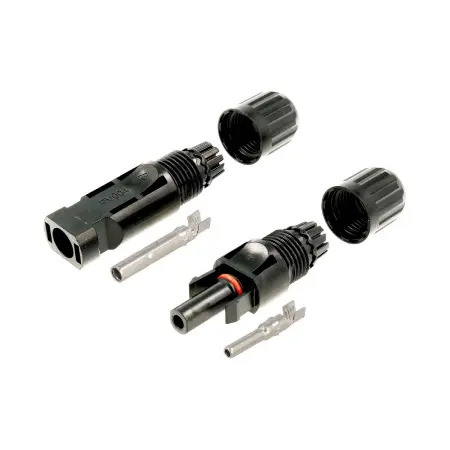

Conector Solar MC4 1500Vcc-6mm
Conector Solar MC4 (Set: Macho/Hembra)
1500Vcc - 6mm
Comparativa: MC4 1000V 4mm vs. MC4 1500V 6mm
1500Vcc - 6mm
Comparativa: MC4 1000V 4mm vs. MC4 1500V 6mm
| Característica | MC4 1000V 4mm | MC4 1500V 6mm |
| Tensión nominal | Hasta 1000 V de corriente continua (CC). | Hasta 1500 V de corriente continua (CC). |
| Sección del cable | Adecuado para cables con una sección de 4 mm² (aproximadamente 12 AWG). | Adecuado para cables con una sección de 6 mm² (aproximadamente 10 AWG). |
| Capacidad de corriente | Suele manejar hasta 30 A. | Generalmente soporta una mayor capacidad de corriente (normalmente hasta 50 A). |
| Aplicaciones | Sistemas fotovoltaicos residenciales o comerciales de tamaño pequeño a mediano, que operan a voltajes más bajos. | Instalaciones solares de mayor tamaño (comerciales e industriales), donde se manejan mayores voltajes para reducir las pérdidas por cable. |
| Eficiencia | Puede experimentar una mayor caída de voltaje en distancias de cable más largas debido a su menor sección. | La sección de cable más gruesa minimiza la caída de voltaje en distancias más largas, lo que aumenta la eficiencia del sistema. |
| Coste | Generalmente, menos costoso. | Más caro, pero la inversión puede ser necesaria para sistemas de mayor potencia o a prueba de futuro. |
| Compatibilidad | Es el estándar de la industria y es compatible con una amplia gama de paneles y componentes. | El conector MC4 Evo2 de Staubli, diseñado para manejar 1500V, es compatible con los conectores MC4 originales de la misma marca si el voltaje no excede los 1000V. Sin embargo, se recomienda siempre usar conectores del mismo fabricante para una conexión segura y certificada. |
¿Cómo elegir el conector adecuado?
La elección entre ambos conectores debe basarse en las especificaciones y el diseño de la instalación fotovoltaica:
- Para sistemas pequeños y medianos: Si tienes una instalación residencial o comercial con un voltaje de sistema inferior a 1000 V y distancias cortas entre los paneles y el inversor, el conector MC4 de 1000V y 4mm es suficiente.
- Para sistemas grandes y futuros proyectos: Para instalaciones a gran escala (comerciales, industriales) que operan con altos voltajes (cerca de 1500 V) o que tienen largas distancias de cable, el conector de 1500V y 6mm es la opción más segura y eficiente para minimizar las pérdidas de energía. También es la elección correcta si planeas expandir el sistema en el futuro, ya que te protegerá de costosas actualizaciones.
