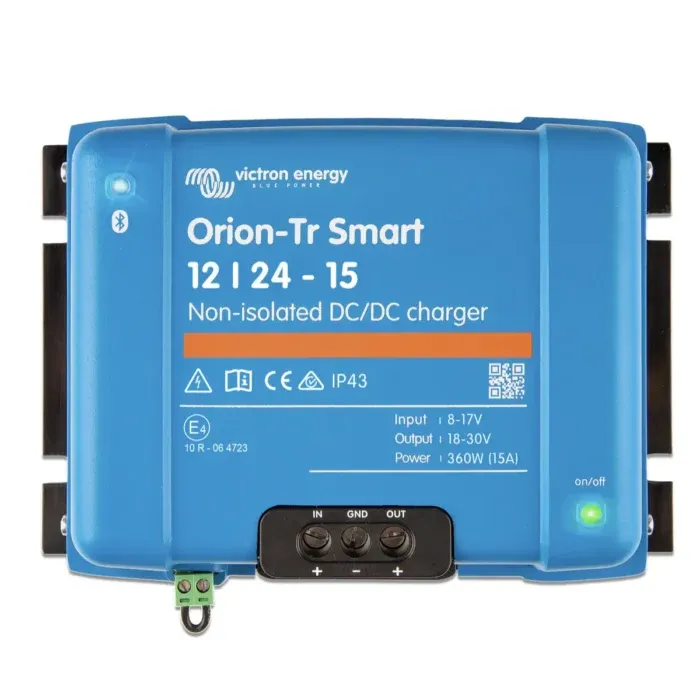

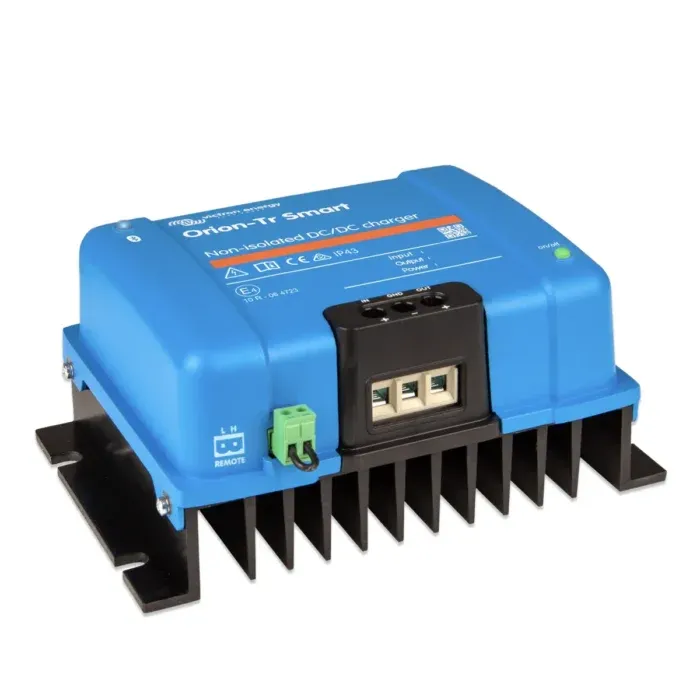

Cargador DC-DC Victron Orion-Tr Smart [NO Aislado] 12/24-15A (360W)

Este dispositivo es un cargador de batería a batería (DC-DC) diseñado para cargar sistemas de 24V utilizando la energía del alternador de un vehículo de 12V. Al ser un cargador "inteligente", asegura que la batería secundaria reciba el voltaje y la corriente exactos, algo que un alternador solo no puede lograr.

¿Qué es?

Es un convertidor elevador de voltaje (Boost) con perfiles de carga de 3 etapas. Transforma la corriente inestable de 12V que viene del motor en una carga estable y controlada de 24V para baterías de servicio.

Características Principales

• Totalmente programable: Compatible con baterías de Litio (LiFePO4), AGM, Gel y Plomo-ácido.
• Bluetooth Smart: Configuración y monitoreo total desde tu móvil con la app VictronConnect.
• Algoritmo de carga de 3 etapas: (Bulk, Absorption y Float) para maximizar la vida de la batería.
• Detección de motor en marcha: Solo carga cuando el alternador está girando, evitando que se agote la batería de arranque.
• Modo Fuente de Alimentación: Puede funcionar como un estabilizador de voltaje fijo (ej. 27V constantes).
• Resistente al calor: Funciona a plena potencia hasta los 40 °C.

¿Cuando debe usarse?

Este modelo específico (12/24-15A) es necesario en las siguientes situaciones:

• Sistemas Mixtos: Tienes un Motorhome o coche de 12V pero tu sistema de vivienda (luces, heladera, inversor) funciona a 24V.
• Alternadores Inteligentes: En vehículos Euro 5 y Euro 6 que dejan de cargar la batería secundaria al detectar que la principal está "llena".
• Carga de Litio: Para limitar la corriente que sale del alternador y evitar que este se queme por la alta demanda del litio.
• Instalaciones con Masa Común: Al ser No Aislado, se usa cuando el negativo de ambas baterías está conectado al mismo chasis metálico.

⚡ Dato clave: Este equipo entrega 15 Amperios a la batería de 24V. Esto equivale a unos 360W de potencia de carga continua.

Esquema de conexión paso a paso

1. Entrada Positiva (Input +):

   • Tira un cable desde el borne positivo (+) de la batería del motor (12V) hasta el terminal "Input +" del Orion.
   • Importante: Coloca el fusible de 60A lo más cerca posible de la batería del motor.

2. Salida Positiva (Output +):

   • Tira un cable desde el terminal "Output +" del Orion hasta el borne positivo (+) de la batería de servicio (24V).
   • Importante: Coloca el fusible de 25A/30A cerca de la batería de servicio.

3. Negativo Común (GND):

   • Conecta el terminal central ("GND" o "-") al chasis del vehículo o a un punto de masa común.
   • Asegúrate de que ambas baterías (12V y 24V) tengan sus negativos conectados firmemente al mismo chasis.

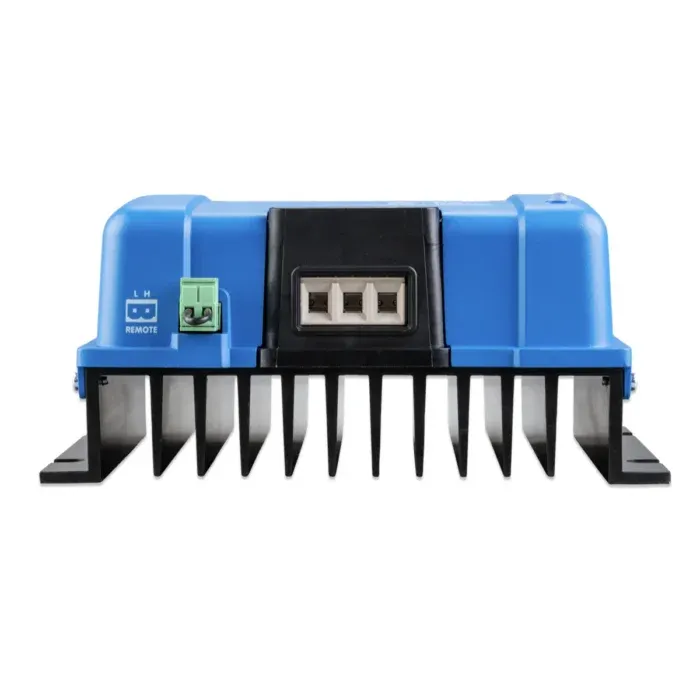

El "Remote" (Puente pequeño)

El Orion trae un conector verde pequeño con un puente de cable (fina línea negra):

• Déjalo puesto: Si quieres que el cargador use la "Detección de Motor en Marcha" por software (Bluetooth). Es lo más común y fácil.
• Quítalo: Solo si quieres poner un interruptor manual en el tablero para encender/apagar el cargador a tu gusto.
