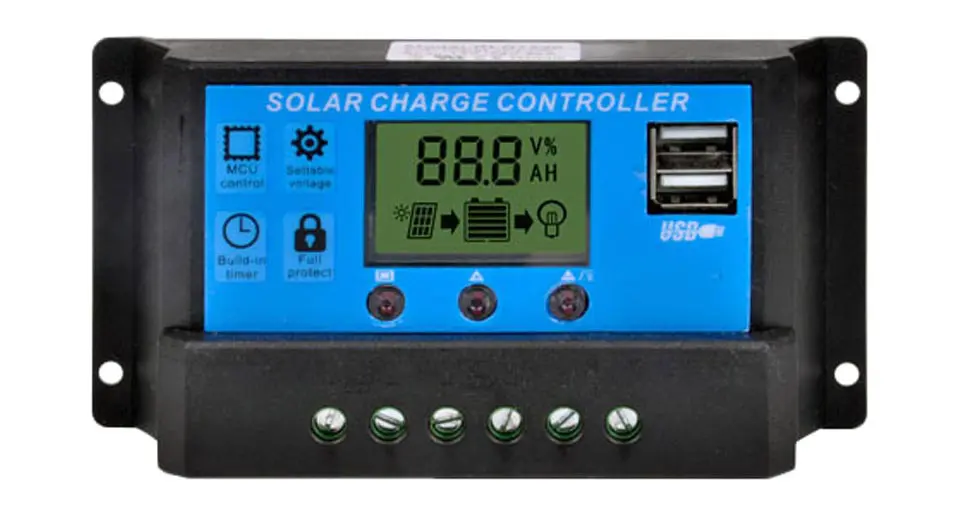

1-Regulador PWM (Pulse Width Modulation)
Cómo funciona:
- Conecta directamente el panel a la batería.
- Cuando la batería está cargándose, el regulador permite el flujo de corriente completa.
- Al acercarse al voltaje máximo (ej.: 14.4V en una batería de 12V), el PWM modula la corriente enviando pulsos intermitentes (encendido/apagado rápido) para mantener el voltaje estable sin sobrecargar.
Características clave:
✔ Simple y económico (ideal para sistemas pequeños).
✔ Eficiencia ~70-80% (pérdidas por incompatibilidad de voltajes).
✔ Requiere que el panel y la batería tengan voltajes similares (ej.: panel 18V → batería 12V).
✖ No aprovecha toda la potencia del panel en condiciones de poca luz o frío

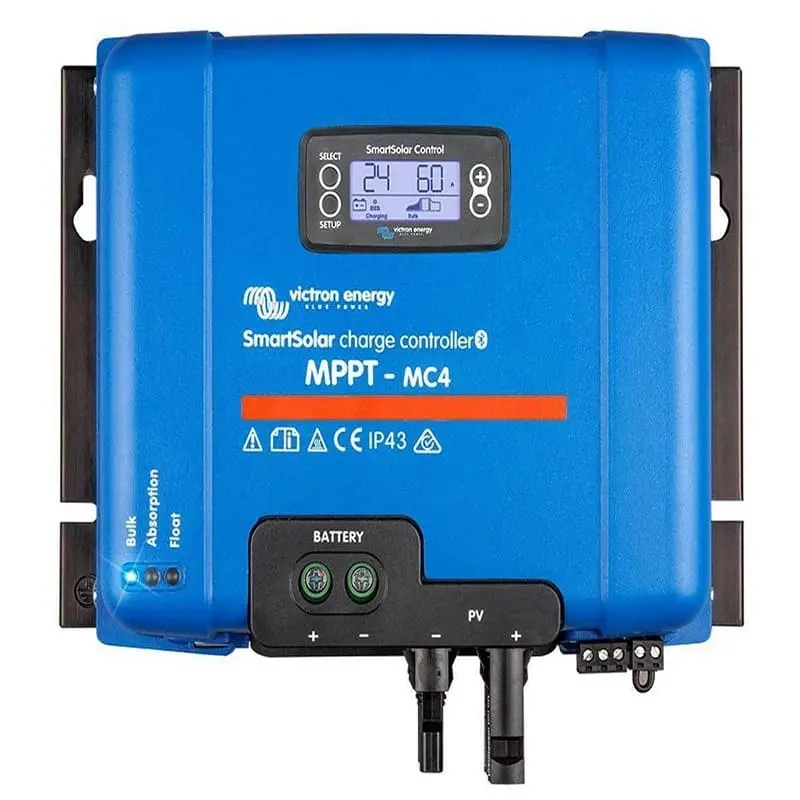

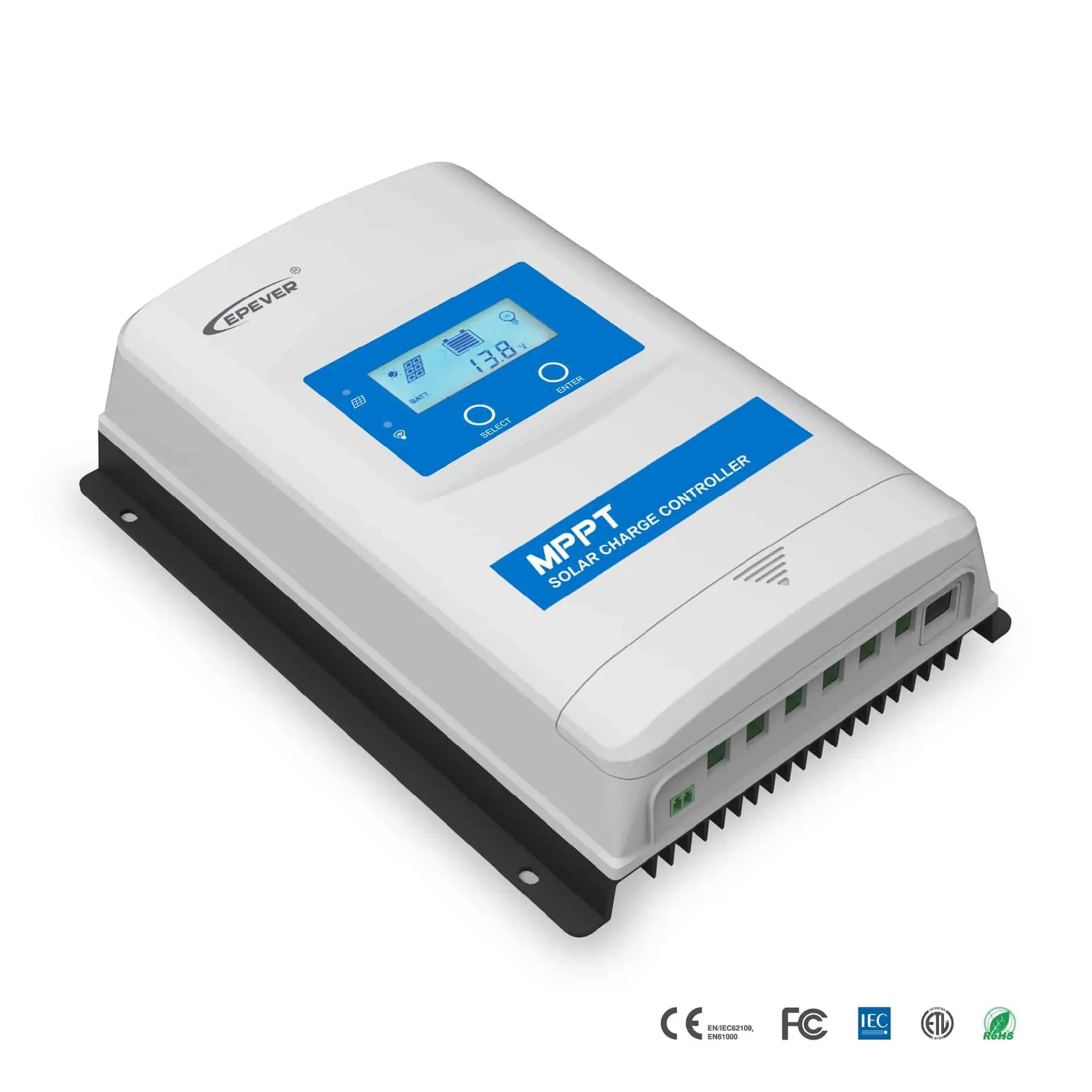

2-Regulador MPPT (Maximum Power Point Tracking)
Cómo funciona:
- Rastrea el punto de máxima potencia (MPP) del panel (donde genera más energía).
- Convierte el exceso de voltaje en corriente adicional (ej.: si el panel opera a 30V y la batería necesita 12V, el MPPT transforma ese voltaje extra en más amperios).
- Usa algoritmos para ajustarse a cambios de irradiación y temperatura.
Características clave:
✔ Eficiencia ~90-98% (aprovecha hasta un 30% más de energía que un PWM).
✔ Permite conectar paneles de mayor voltaje que la batería (ej.: panel 40V → batería 12V).
✔ Ideal para climas nublados o fríos (mantiene alta eficiencia).
✖ Más costoso y complejo.Sistema de bloques de creación
3-Comparacion PWM vs MPPT
| Característica | PWM | MPPT |
|---|---|---|
| Principio | Interruptor rápido ON/OFF | Conversión DC-DC + algoritmo |
| Eficiencia | 70-80% | 92-98% |
| Voltaje entrada | ≈ Voltaje batería | 2-5× mayor que batería |
| Paneles en serie | Ineficiente | Ideal |
| Clima frío | Bajo rendimiento | Alto rendimiento |
| Sombreado | Baja tolerancia | Mayor tolerancia |
| Pérdidas | Altas (disipación calor) | Mínimas (2-5%) |
| Costo | $20-$100 | $100-$800+ |
| Complejidad | Simple | Compleja |
| Tamaño | Compacto | Más grande |
| Tiempo carga | Lento | Rápido (+30% eficiencia) |
| Baterías compatibles | Solo plomo-ácido | Litio y plomo-ácido |
| Flexibilidad | Limitada | Alta |
| Vida útil | Larga | Depende de calidad |
| Mantenimiento | Bajo | Moderado |
| Mejor uso | Sistemas <400W | Sistemas >500W |
4-Eleccion del regulador adecuado
- Elige PWM si:
- Tienes un sistema de 12V/24V con 1-3 paneles.
- El clima es estable y soleado.
- Priorizas simplicidad y bajo costo.
- Elige MPPT si:
- Usas paneles en serie o alto voltaje (ej: 48V sistemas).
- El clima es variable (nublado/frío).
- Quieres maximizar autonomía en off-grid.
